حصہ Ⅰ: 220kV پاور ٹرانسفارمر کا جائزہ

220kV سیریز کے تیل میں ڈوبا ہوا پاور ٹرانسفارمر جدید پیداواری آلات اور دبلی پتلی مینوفیکچرنگ ٹیکنالوجی کے امتزاج کو اپناتا ہے، اور اس میں کم نقصان، کم شور، اچانک شارٹ سرکٹ کے خلاف مزاحمت کرنے کی مضبوط صلاحیت اور خوبصورت ظاہری شکل کے فوائد ہیں۔ ٹرانسفارمر میں "ریموٹ سگنلنگ، ٹیلی میٹری، ریموٹ ایڈجسٹمنٹ اور ریموٹ کنٹرول" کے چار ریموٹ فنکشن ہو سکتے ہیں اور کمپیوٹر ریموٹ کنٹرول کے ذریعے غیر حاضر سب سٹیشن کا احساس کر سکتے ہیں۔

ٹرانسفارمر کی ساخت کی ترتیب معقول ہے۔ حساب اور تجزیہ کے نتائج کے مطابق، ایک معقول موصلیت کا ڈھانچہ، تار کی وضاحتیں اور مقناطیسی بہاؤ کثافت کا انتخاب کیا جاتا ہے۔ ٹھنڈک کے مختلف طریقوں پر درست حساب کتاب کریں، وقفے وقفے سے اوورلوڈز اور وائنڈنگز کے عارضی اوورلوڈز پر تھرمل کیلکولیشن کریں، اور کولنگ کے طریقوں میں سے موزوں ترین ٹھنڈک کا طریقہ منتخب کریں جیسے فن ایئر کولنگ، مضبوط آئل ایئر کولنگ، اور مضبوط آئل واٹر کولنگ۔ تیل کی سطح اور سمیٹ درجہ حرارت میں اضافہ کو کم سے کم کریں۔

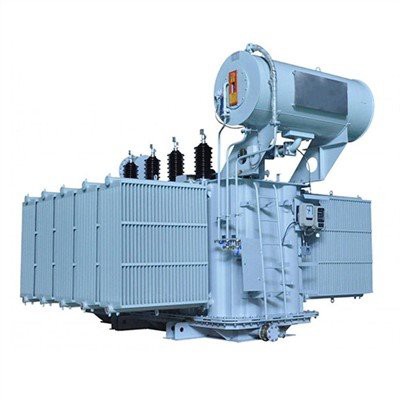

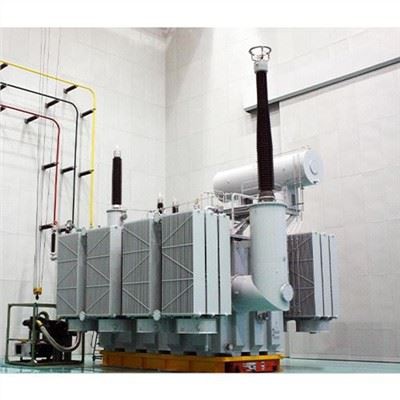

220kV 3 فیز 2 وائنڈنگ پاور ٹرانسفارمر
مصنوعات کی خصوصیات
ماڈل نمبر.
درخواست	طاقت
کنڈلی	کور-قسم کا ٹرانسفارمر
تعدد	50/60Hz
مرحلہ	تین
کولنگ کا طریقہ	تیل میں ڈوبی ہوئی قسم کا ٹرانسفارمر
صلاحیت کی حد:	31500kVA-240000kVA
آپریٹنگ محیطی درجہ حرارت	پلس 40 ڈگری --30 ڈگری
آپریٹنگ اونچائی	1000m سے کم یا اس کے برابر
آپریٹنگ زیادہ سے زیادہ ہوا کی رفتار	35m/s سے کم یا اس کے برابر
زلزلے کی سرعت	افقی سرعت 0.3g سے کم یا اس کے برابر
زلزلے کی سرعت	vertica I ایکسلریشن 0.15 گرام سے کم یا اس کے برابر
معیاری	IEC 60076-1:2000, IEC 60076-2:1993, IEC 60076-3:2000, IEC 60076-5:2006, IEC 60137:2003; ANSI، IEEE، AS، وغیرہ۔
سپلائی کی اہلیت اور اضافی معلومات
پیکیجنگ	سمندر کے قابل پیکنگ
نقل و حمل	سمندر
مہیا کرنے کی قابلیت	اعلی
ایچ ایس کوڈ	85042100
ادائیگی کی قسم	L/C, T/T
ڈلیوری وقت	60 دن
اصل کی جگہ	چین
بندرگاہ	چائنا سی پورٹ
انکوٹرم	ایف او بی، سی ایف آر، سی آئی ایف
پیکیجنگ اور ترسیل
فروخت یونٹس:	سیٹ/سیٹ
پیکیج کی قسم:	سمندر کے قابل پیکنگ

حصہ Ⅱ: مصنوعات کی خصوصیات

1. اعلی وشوسنییتا:

موصلیت کی طاقت: محدود عناصر کے تجزیہ کے طریقہ کار کے ذریعے، مختلف ٹرانسفارمر پر اندرونی برقی فیلڈ کا اس مقصد کے لیے تجزیہ کریں کہ ٹرانسفارمر کے اندرونی حصے میں فیلڈ کثافت کا کوئی زیادہ مرکزی علاقہ نہیں ہے اس مقصد کے لیے کوئی زیادہ نہیں ہے۔ -ٹرانسفارمر کے اندرونی حصے میں فیلڈ کثافت کا مرکزی علاقہ۔ ایک ہی وقت میں، موصل مواد کو اپنانے اور الیکٹروڈ کی شکل کو بہتر بناتے ہوئے، کوئی جزوی ڈسچارج ڈیزائن نہ بنائیں، اور ٹرانسفارمر لہر کے عمل پر موثر تجزیہ کے ذریعے، اس بات کو یقینی بنائیں کہ ٹرانسفارمر لہر کے عمل پر موثر تجزیہ، اس بات کو یقینی بنائیں کہ ٹرانسفارمر مختلف اووروں کا مقابلہ کر سکے۔ -وولٹیج جیسے، لائٹنگ امپلس اوور-وولٹیج۔

2. کم بجلی کا نقصان اور کم آپریشن لاگت

بہتر ڈیزائن، رساو مقناطیسی فیلڈ کے تفصیلی تجزیہ اور نقصانات کی تقسیم کے ذریعے ٹرانسفارمر کے نسبتاً کم نقصانات ہیں۔ دیکھ بھال کی لاگت کو کسٹمر پر مبنی ڈیزائن کے ذریعے کم کیا گیا ہے۔

3. کسٹمر پر مبنی ڈیزائن-

فیڈرز کی تقلید کے لیے 3D ڈیزائن کے طریقہ کار کی بنیاد پر، آپریشن فائل اور ٹرمینل باکس کا انتظام آپریٹنگ سہولتوں پر مکمل غور کرتا ہے، جو لاگت میں کمی اور حسب ضرورت کی ضروریات کو بھی پورا کرتا ہے۔

حصہ Ⅲ: ساختی خصوصیت

1. آئرن کور

آئرن کور کولڈ رولڈ، دانے دار-اورینٹڈ، کم-لوس اور ہائی میگنیٹک کنڈکٹیو سلکان اسٹیل شیٹ سے بنا ہے، جو کہ نقصان کو کم کرنے کے لیے ملٹی-مکمل طور پر جھکا ہوا ڈھانچہ ہے۔ شور

2. سمیٹنا

① HV وائنڈنگ موصلیت کی طاقت کو یقینی بنانے کے لیے مرحلے کی موصلیت کے ڈھانچے کے ساتھ الجھن یا اندرونی اسکرین شدہ مسلسل قسم کو اپناتی ہے۔

② MV/LV وائنڈنگز اعلی طاقت یا ایڈبیٹ-ٹرانسپوزیشن کنڈکٹر کو اپناتے ہیں، درجہ حرارت میں اضافے کو کم کرنے اور شارٹ سرکٹ کو برداشت کرنے کی صلاحیت کو بڑھانے کے لیے مضبوط کولنگ۔

3. تیل کا ٹینک

تم-طول و عرض محدود عنصر کی طاقت کا تجزیہ اور پرو-E مولڈ کو اپنایا گیا ہے، جس نے مکینیکل طاقت کو تقویت بخشی ہے۔

4. اسمبلی اور روٹین ٹیسٹ

اچھی کارکردگی کو یقینی بنانے کے لئے اعلی تعلیم یافتہ اجزاء۔

حصہ Ⅳ: پروڈکٹ مین پیرامیٹر

31500~360000kVA/220 NVTC کے ساتھ دو-وائنڈنگ آئل-ڈبا ہوا ٹرانسفارمر
شرح شدہ صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ رینج		ویکٹر گروپ	امپیڈینس وولٹیج فیصد	کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ
	ایچ وی	ایل وی
	ایچ وی	ایل وی
31500	220±2×2.5 فیصد 242±2×2.5 فیصد	6.3, 6.6, 10.5, 11	YNd11	12~14	0.7	35	135
40000					0.7	41	157
50000					0.65	49	189
63000					0.65	58	220
90000		10.5, 13.8, 11			0.55	77	288
120000		10.5, 13.8, 11			0.55	94	345
150000		11, 13.8, 15.75			0.50	112	405
180000					0.46	128	459
240000					0.42	160	567
300000		15.75, 18			0.38	189	675
360000		15.75, 18			0.38	217	774

NVTC NVTC کے ساتھ 31500~240000kVA/110 تین
شرح شدہ صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ رینج			ویکٹر گروپ	کوئی لوڈ کرنٹ نہیں۔ فیصد	امپیڈینس وولٹیج فیصد		کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ
	ایچ وی	ایم وی	ایل وی			اوپر چڑھو	نیچے قدم

31500	220±2×2.5 فیصد، 242±2×2.5 فیصد	69, 121	6.3, 6.6, 10.5, 11, 35, 38.5	YNyn0d11	0.7	HV~MV: 22~24 HV~LV: 12~14 MV~LV: 7~9	HV~MV: 12~14 HV~LV: 22~24 MV~LV: 7~9	40	162
40000					0.63			48	189
50000					0.56			56	225
63000					0.56			66	261
90000			10.5, 11, 13.8, 35, 38.5		0.49			86	351
120000					0.49			106	432
150000			11, 13.8, 15.75, 35, 38.5		0.42			125	513
180000					0.42			142	585
240000					0.35			176	720

NVTC کے ساتھ 31500~240000kVA/220 تیل-ڈبا ہوا ٹرانسفارمر (HV نیوٹرل بالواسطہ گراؤنڈنگ ہے)
شرح شدہ صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ رینج		ویکٹر گروپ	امپیڈینس وولٹیج فیصد	کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ
	ایچ وی	ایل وی
	ایچ وی	ایل وی
31500	220±2×2.5 فیصد	63, 66, 69	YNd11	12~14	0.89	38	151
40000					0.89	45	176
50000					0.82	53	211
63000					0.82	63	247
90000					0.75	83	323
120000					0.75	102	387
150000					0.68	122	453
180000					0.68	138	513
240000					0.61	171	635

NVTC کے ساتھ 31500~240000kVA/220 تیل-ڈبا ہوا ٹرانسفارمر (HV نیوٹرل بالواسطہ گراؤنڈنگ ہے)
شرح شدہ صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ رینج			ویکٹر گروپ	سیٹ اپ-سیٹ			اسٹیپ-نیچے سیٹ			شارٹ-سرکٹ امپیڈینس فیصد
	ایچ وی	ایم وی	ایل وی		کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ	کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ	قدم-اوپر	قدم-نیچے
	ایچ وی	ایم وی	ایل وی		کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ	کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ	قدم-اوپر	قدم-نیچے
31500	220±2×2.5 فیصد 242±2×2.5 فیصد	121	6.6, 10.5, 11, 35, 37, 38.5	YNa0d11	0.57	25	117	22	99	0.5	HV~MV: 12~14 HV~LV: 8~12 MV~LV: 14~18	HV~MV: 8~10 HV~LV: 28~34 MV~LV: 18~24
40000					0.57	29	144	26	121	0.5
50000					0.5	34	170	30	144	0.43
63000					0.5	40	201	36	171	0.43
90000					0.43	50	276	46	234	0.36
120000			10.5, 11, 13.8, 15.75, 18.35, 37, 38.5		0.43	62	340	56	288	0.36
150000					0.36	73	405	66	342	0.33
180000					0.36	84	463	76	387	0.33
240000					0.33	99	595	89	504	0.25

31500~180000kVA/220 دو-وائنڈنگ آئل-او ایل ٹی سی کے ساتھ ڈوبا ہوا ٹرانسفارمر (HV نیوٹرل بالواسطہ گراؤنڈنگ ہے)
شرح شدہ صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ رینج		ویکٹر گروپ	شارٹ-سرکٹ رکاوٹ فیصد	کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ
	ایچ وی	ایل وی

31500	220±8×1.25 فیصد	6.3, 6.6, 10.5, 11, 35, 37, 38.5	YNd11	12~14	0.77	38	135
40000					0.63	45	157
50000					0.56	54	189
63000					0.56	63	220
90000		10.5, 11, 35, 37, 38.5			0.49	80	288
120000					0.49	99	346
150000					0.42	116	405
180000					0.42	135	468

31500~240000kVA/220 تیل-OLTC کے ساتھ ڈوبا ہوا ٹرانسفارمر (HV نیوٹرل بالواسطہ گراؤنڈ ہے)
شرح شدہ صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ رینج			ویکٹر گروپ	سیٹ اپ-سیٹ			صلاحیت مختص فیصد	شارٹ-سرکٹ امپیڈینس فیصد
	ایچ وی	ایم وی	ایل وی		کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ

31500	220±8×1.25 فیصد	115	6.3, 6.6, 10.5, 11, 35, 37, 38.5	YNa0d11	0.56	25	108	100/100/50	HV~MV: 8~10 HV~LV: 28~34 MV~LV: 18~24
40000					0.56	30	132
50000					0.49	36	157
63000					0.49	42	189
90000					0.42	51	247
120000			10.5, 11, 35, 37, 38.5		0.42	64	308
150000					0.35	73	365
180000					0.35	85	419
240000					0.3	104	540

63000~180000kVA/220 آٹوٹرانسفارمر OLTC کے ساتھ (HV نیوٹرل بالواسطہ بنیاد ہے)
شرح شدہ صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ رینج			ویکٹر گروپ	سیٹ اپ-سیٹ			صلاحیت مختص فیصد	شارٹ-سرکٹ امپیڈینس فیصد
	ایچ وی	ایم وی	ایل وی		کوئی لوڈ کرنٹ نہیں۔ فیصد	کوئی لوڈ لاسز کلو واٹ	لوڈ لاسز پر کلو واٹ

63000	220±8×1.25 فیصد	115	6.3, 6.6, 10.5, 11, 35, 37, 38.5	YNa0d11	0.49	42	189	100/100/50	HV~MV: 8~10 HV~LV: 28~34 MV~LV: 18~24
90000					0.42	51	247
120000					0.42	64	308
150000			10.5, 11, 35, 37, 38.5		0.35	85	365
180000					0.35	104	419

حصہ Ⅳ: ساختی خاکہ

حصہ Ⅴ: کوالٹی وارنٹی

حصہ Ⅵ: درخواست

حصہ Ⅶ: پیکجنگ اور ٹرانسپورٹیشن

ٹرانسفارمر پیک کرنے سے پہلے، پیکنگ پلان بنائیں، اور پیکنگ کرتے وقت ڈیزائن اسکیم اور پلان کے مطابق پیکنگ کریں۔ پیکنگ کی فہرست ایک سے ایک باکس میں موجود مواد سے مطابقت رکھتی ہے۔ باکس کو دو کاپیوں میں پیک کریں، ایک پیکنگ باکس میں اور دوسرا پیکنگ باکس کے باہر کیلوں سے جڑا ہوا ہے۔ اہم پرزے اور اسپیئر پارٹس لکڑی کے ڈبوں میں پیک کیے جاتے ہیں، اور باکس کے نمبر ترتیب کے ساتھ ترتیب دیے جاتے ہیں۔

ٹرانسفارمر کو ننگی تنصیب میں منتقل کیا جاتا ہے، اور نقل و حمل سے پہلے ایندھن کے ٹینک کو خالی کر دیا جاتا ہے۔ اسے تار کی رسی سے ٹرانسپورٹ گاڑی سے باندھا جاتا ہے، اور نقل و حمل کی رفتار 15 کلومیٹر فی گھنٹہ سے زیادہ نہیں ہوتی ہے۔

ٹرمینل میں بڑے پیمانے پر ٹرانسفارمر اٹھانے والے آلات کی ضمانت ہے، اور محفوظ اور قابل بھروسہ نقل و حمل کو یقینی بنانے کے لیے لوڈنگ کے بعد لیشنگ مضبوط ہے۔

حصہ Ⅷ: فیکٹری ٹور

حصہ Ⅸ: سروس گارنٹی

1. معاہدے کے مطابق تمام تکنیکی معلومات اور ڈرائنگ فوری طور پر فراہم کرنا۔ اگر ضروری ہو تو، تکنیکی ڈیزائن کا جائزہ لینے کے لیے QRE کلائنٹ کو مدعو کرنے کا پابند ہے۔

2. کلائنٹ کے شیڈول کے مطابق اسپاٹ ٹیکنیکل سروس انجام دینے کے لیے، تکنیکی معلومات اور ڈرائنگ کے مطابق تنصیب اور کمیشن-کے لیے رہنمائی پیش کریں۔

3. صارفین کے ذریعے خریدے گئے متعلقہ معاون آلات کے لیے، QRE آلات کے انٹرفیس کی ضرورت کو پورا کرنے کے لیے متعلقہ تکنیکی معلومات فراہم کرے گا۔

4. بیچنے والے اور خریدار کی طرف سے دستخط شدہ MOU یا معاہدے کی شرائط پر سختی سے عمل کرنا۔

5. معاہدے میں بیان کردہ سامان کی تنصیب، کمیشننگ، درخواست، دیکھ بھال کے لیے کلائنٹ سے عملے کو تربیت دینا۔

6. پہلے سے-فروخت، درمیان-سیل، بعد-سیلز سروس کو تقویت دینے کے لیے، "24 گھنٹے سروس"، "پیشگی سروس"، "مجموعی عمل کی خدمت" ہماری مینوفیکچرنگ، تنصیب میں "زندگی بھر کی خدمت"،

کمیشننگ اور مین-ٹینس۔

7. کسی بھی وقت گاہکوں کی طرف سے اسپیئر پارٹس کی ضروریات کو پورا کرنے کے لئے.
